Kada je riječ o transformatorima, postoji nekoliko vrsta dostupnih, od kojih svaka ima svoj skup funkcija i prednosti. Dva uobičajena tipa su transformatori hlađeni zrakom i vodom i transformatori hlađeni uljem. Kao dobavljačTransformator hlađen zrakom i vodom, Imam dosta iskustva s ovim uređajima i mogu vam reći ponešto o tome u čemu se razlikuju.
Mehanizmi za hlađenje
Počnimo s najočiglednijom razlikom: mehanizmima za hlađenje.
Transformatori hlađeni uljem postoje već dugo vremena. Koriste posebnu vrstu izolacijskog ulja, koja ima izvrsna svojstva odvajanja topline. Namotaji transformatora su potopljeni u ovo ulje. Kako transformator radi i stvara toplinu, ulje je apsorbira. Zagrijano ulje se zatim diže do vrha rezervoara i teče kroz rashladne cijevi ili radijatore na vanjskoj strani transformatora. Kako ulje prolazi kroz ove rashladne elemente, oslobađa toplinu u okolni zrak, a zatim teče natrag do dna rezervoara kako bi ponovio ciklus.
S druge strane, transformatori hlađeni zrakom i vodom koriste kombinaciju zraka i vode za odvođenje topline. Toplina koju generira transformator prvo se prenosi na izmjenjivač topline. Voda tada cirkuliše kroz izmjenjivač topline. Voda apsorbira toplinu iz transformatora i pumpa se u poseban rashladni toranj. Na rashladnom tornju, topla voda je izložena vazduhu, a kako voda isparava ili razmenjuje toplotu sa vazduhom, ona se hladi. Ohlađena voda se zatim vraća u izmjenjivač topline kako bi se nastavio proces hlađenja. Ovaj pristup dvostrukog hlađenja pruža visoko efikasan način upravljanja toplinom, posebno u aplikacijama s velikim opterećenjem.
Uticaj na životnu sredinu
Još jedno važno područje u kojem se ove dvije vrste transformatora razlikuju je njihov utjecaj na okoliš.
Transformatori hlađeni uljem koriste mineralno ulje, koje može predstavljati potencijalnu opasnost ako procuri. Mineralno ulje nije biorazgradivo, a u slučaju izlivanja može kontaminirati tlo i izvore vode. Također postoji zabrinutost u vezi sa rizikom od požara povezan s transformatorima punjenim uljem. Ulje je zapaljivo, a ako dođe do kvara unutar transformatora koji uzrokuje pregrijavanje ili paljenje ulja, to može dovesti do ozbiljnog požara ili eksplozije.
Nasuprot tome, zračno-vodeni hlađeni transformatori su mnogo ekološki prihvatljiviji. Voda koja se koristi u rashladnom sistemu je prirodan i netoksičan resurs. A budući da nema zapaljivog ulja, rizik od požara je značajno smanjen. Ovo čini transformatore hlađene zrakom i vodom boljim izborom za primjene gdje je sigurnost okoliša glavni prioritet, kao što su urbana područja ili blizu vodenih tijela.
Zahtjevi za održavanje
Održavanje je također ključni faktor koji izdvaja ove dvije vrste transformatora.
Transformatori hlađeni uljem zahtijevaju redovno ispitivanje ulja kako bi se osiguralo da njihova izolacijska svojstva ostaju netaknuta. Vremenom se ulje može razgraditi zbog faktora kao što su toplota, vlaga i električni stres. Kada se ulje razgradi, potrebno ga je zamijeniti ili filtrirati. Dodatno, brtve i zaptivke u transformatorima hlađenim uljem moraju se redovno pregledavati kako bi se spriječilo curenje ulja. A radijatori za hlađenje moraju biti čisti kako bi se osigurao efikasan prijenos topline.
Transformatori hlađeni zrakom i vodom, međutim, imaju različite potrebe za održavanjem. Vodu u sistemu za hlađenje potrebno je tretirati kako bi se spriječio rast algi i bakterija, koje mogu začepiti cijevi i smanjiti efikasnost hlađenja. Izmjenjivač topline također zahtijeva periodično čišćenje da bi održao svoje performanse. Ali generalno, mnogi operateri smatraju da je transformatore hlađene zrakom i vodom lakše održavati, jer nema potrebe da se bavite složenošću upravljanja uljem.
Razmatranja o instalaciji
Proces instalacije za ove dvije vrste transformatora je prilično različit.
Transformatori hlađeni uljem su obično teži i glomazniji zbog rezervoara napunjenog uljem. Potrebna im je čvrsta podloga da izdrže težinu. A zbog rizika od požara povezanog s uljem, često ih je potrebno instalirati u namjenski transformatorski trezor ili dobro ventiliran prostor daleko od druge opreme i zgrada.
Transformatori hlađeni zrakom i vodom općenito su kompaktniji i lakši. Mogu se instalirati na fleksibilniji način, bilo u zatvorenom prostoru ili na otvorenom. Rashladni toranj se može locirati odvojeno od transformatora, što omogućava bolju iskorišćenost prostora. To čini zračno-vodeno hlađene transformatore odličnom opcijom za instalacije gdje je prostor ograničen, kao što su mali industrijski objekti ili visoka zgrada.
Pogodnost aplikacije
Obje vrste transformatora imaju svoje mjesto u različitim primjenama.
Transformatori hlađeni uljem su pogodni za primjene visokog napona i velike snage. Njihov veliki kapacitet hlađenja čini ih idealnim za podstanice koje trebaju distribuirati električnu energiju na velike udaljenosti. Oni se također obično koriste u industrijama gdje je cijena transformatora glavna stvar, jer transformatori hlađeni uljem ponekad mogu biti isplativiji unaprijed.

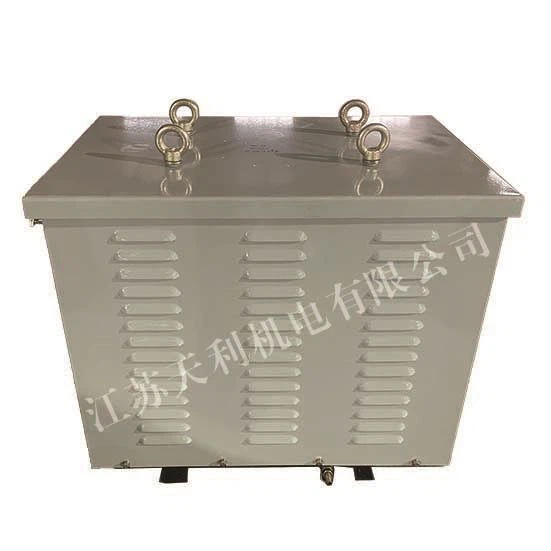

Transformatori hlađeni zrakom i vodom su u međuvremenu odlični za primjene gdje su zabrinutost za okoliš veliki, prostor je ograničen ili gdje je potrebna preciznija kontrola temperature. Na primjer, uMining Transformerprimjene, gdje su sigurnost i pouzdanost od ključne važnosti, smanjeni rizik od požara i bolje ekološke performanse zračno-vodenih transformatora čine ih atraktivnom opcijom. Takođe se često koriste uPomorski niskonaponski transformatoraplikacije, gdje su kompaktna veličina i efikasno hlađenje od koristi.
Troškovi - efektivnost
Trošak je uvijek faktor u svakoj odluci o kupovini.
Transformatori hlađeni uljem obično imaju niži početni trošak. Materijali koji se koriste u transformatorima hlađenim uljem, kao što su ulje i rezervoar, relativno su jeftini u poređenju sa komponentama sistema hlađenja vazduhom i vodom. Međutim, kada uzmete u obzir dugoročne troškove, stvari mogu izgledati drugačije. Troškovi zamjene ulja, redovnog testiranja ulja i potencijalnog čišćenja okoliša u slučaju curenja mogu se vremenom povećati.
Transformatori hlađeni zrakom i vodom mogu imati veću početnu cijenu, ali često nude niže operativne troškove na dugi rok. Sa smanjenim zahtjevima za održavanjem i manjim rizikom od ekoloških katastrofa, ukupni trošak vlasništva može biti povoljniji.
Zaključak
Zaključno, transformatori hlađeni zrakom i vodom i transformatori hlađeni uljem imaju svoje prednosti i nedostatke. Koji je bolji zavisi od vaših specifičnih potreba, kao što su aplikacija, ekološki propisi, raspoloživi prostor i budžet.
Kao dobavljač zračno-vodenih transformatora, uvjeren sam da naši proizvodi mogu ponuditi pouzdano, efikasno i ekološki prihvatljivo rješenje za mnoge primjene. Ako tražite transformator i želite da saznate više o tome kako bi transformator sa hlađenjem vazduhom i vodom mogao biti pravi za vas, ne ustručavajte se da kontaktirate. Tu smo da vam pomognemo da donesete informisanu odluku i pronađete najbolji transformator za vaš projekat.
Reference
- Priručnik o električnim transformatorima, treće izdanje, Muñoz, Martin i Sanchez - Garrido
- Inženjering transformatora: dizajn, tehnologija i dijagnostika, JL Kirtley Jr.
